[3편] 사출성형기의 구조와 주요 부품 완전 정리



사출성형의 핵심은 **사출성형기(Injection Molding Machine)**라 할 수 있습니다.
플라스틱 수지를 녹이고, 금형에 주입하여 제품을 만들어내는 이 기계는 다양한 부품과 장치로 구성되어 있습니다.

이번 글에서는 사출성형기의 기본 구조와 주요 부품 역할을 정리하여,
초보자도 쉽게 이해할 수 있도록 풀어보겠습니다.



---

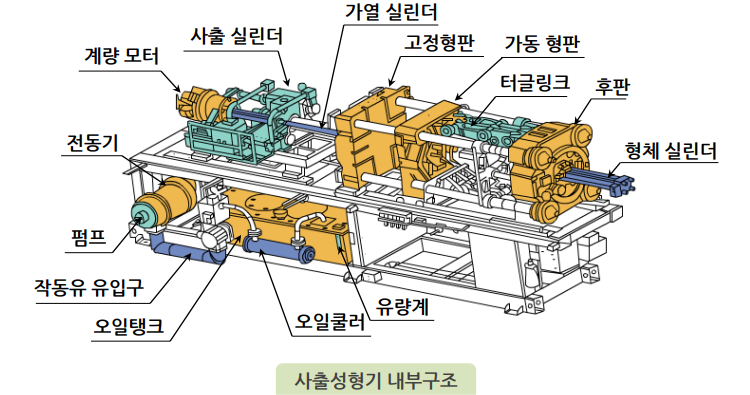

📌 사출성형기의 기본 구조

사출성형기는 크게 다음과 같은 3부분으로 나뉩니다.

형체기구 (Clamping Unit)	금형을 열고 닫으며, 성형압력을 지탱
사출기구 (Injection Unit)	수지를 가열·용융하여 금형으로 사출
유압 및 제어장치 (Hydraulic & Control Unit)	기계의 동작과 압력, 온도 등을 제어





---



📌 주요 부품 설명

🔸 형체기구 (Clamping Unit)

금형을 열고 닫고, 성형 중에 금형이 열리지 않도록 강한 압력을 가하는 장치

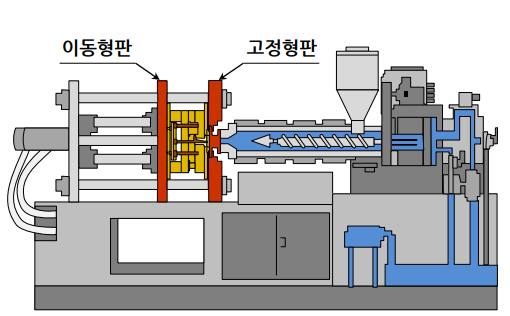

• 형체판 (Platen) : 금형을 고정하는 판
• 형체실린더 : 금형을 열고 닫는 동력 전달
• 에젝터 장치 : 성형품을 금형에서 밀어내는 부품
• 가이드 바 : 금형의 정렬과 이동을 안내



---

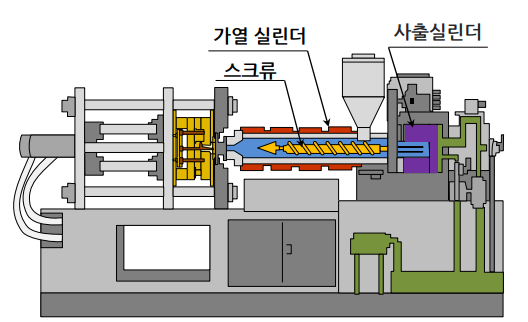

🔸 사출기구 (Injection Unit)

수지를 용융하고 금형에 사출하는 부위

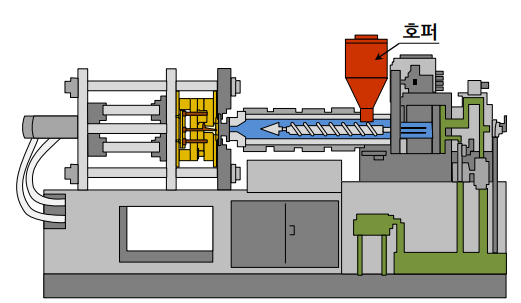

• 호퍼 (Hopper) : 플라스틱 원료 투입구
• 가열실린더 (Barrel) : 히터로 수지를 녹이는 부분
• 스크류 (Screw) : 수지를 용융하며 밀어주는 나선봉
• 노즐 (Nozzle) : 금형 게이트에 용융수지를 주입



---



🔸 유압 및 제어장치 (Hydraulic & Control Unit)

기계의 모든 동작과 압력, 온도 등을 제어 및 조작

• 유압펌프 : 형체력, 사출압력 발생
• 밸브 및 제어판 : 동작 순서, 속도, 압력 조절
• 컨트롤러 : 온도, 시간, 압력, 속도 세팅 및 모니터링



---



📌 형체방식의 종류

사출성형기는 형체방식에 따라 아래 2가지로 나뉩니다.

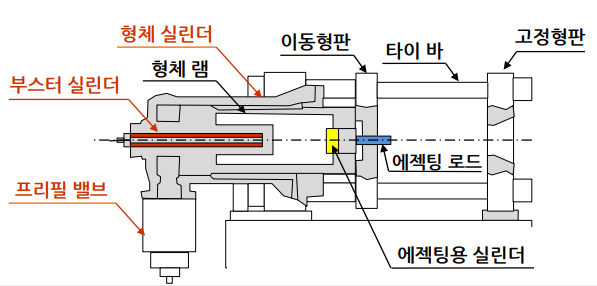

직압식 (Direct Hydraulic)	유압실린더로 직접 금형을 밀어붙임

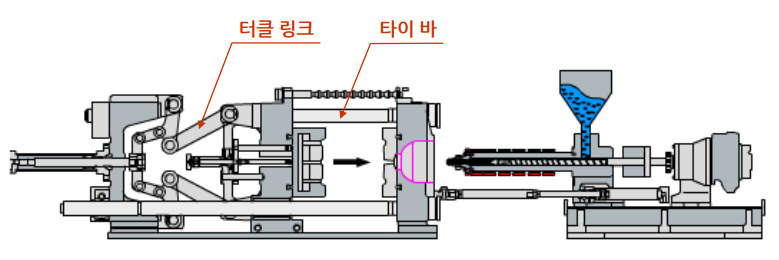

토글식 (Toggle Type)	토글 링크를 이용해 금형을 열고 닫음



직압식 : 고형압, 대형 사출기
토글식 : 속도가 빠르고 에너지 효율 우수



---



📌 사출성형기의 종류



범용 사출성형기	가장 일반적인 형태, 소형~중형 제품
수직형 사출기	금형이 수직 방향, 인서트성형, 전기부품
복합형 사출기	금속+플라스틱 복합 제품
2색 사출기	2가지 색상 또는 소재 동시 성형
로터리형 사출기	금형 회전식, 복잡 제품 용이

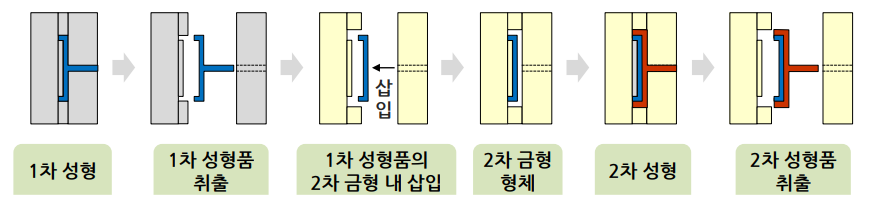

2색 사출성형기

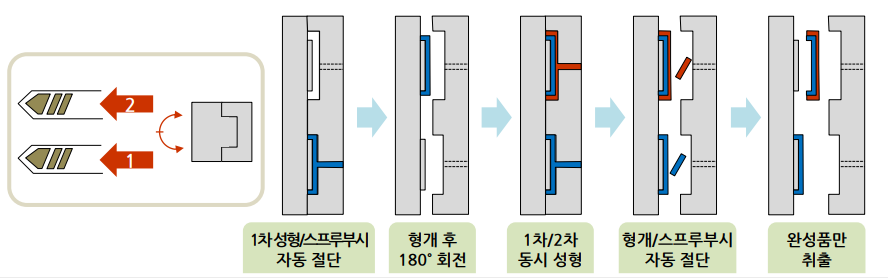

로터리타입 2색 사출성형기



---



📌 마무리 요약

• 사출성형기는 형체기구, 사출기구, 유압/제어장치로 구성
• 주요 부품의 역할과 작동원리 숙지 필수
• 형체방식은 직압식, 토글식으로 나뉘며, 제품과 목적에 따라 선택
• 범용부터 2색, 수직형, 복합형 사출기 등 다양한 기종 존재
